功率電感試樣優化案例：平衡溫升與 EMC 的繞組搭配思路
2026-07-27 11:32:12
admin
0
電源整機試樣調試中，溫升超標、EMC 干擾超標是兩類高頻整改難題，部分工程師試圖通過加粗繞組導線同步改善兩項指標，實際落地后卻容易出現顧此失彼的情況。谷景曾承接一款額定電流 13A、標稱感量 20μH 功率電感優化項目，客戶先后采用粗細兩種線徑試樣，上機測試后得出差異化結果：粗線版本電磁抑制效果更好，但整機溫升表現不及細線樣品。項目技術團隊結合 PCB 布局空間、長期老化標準、輸出紋波、項目成本等多維度參數反復迭代，敲定降低線徑、提升電感量、更換高磁導率磁材的優化方案，同步滿足溫升、EMC、量產可靠性多重要求。

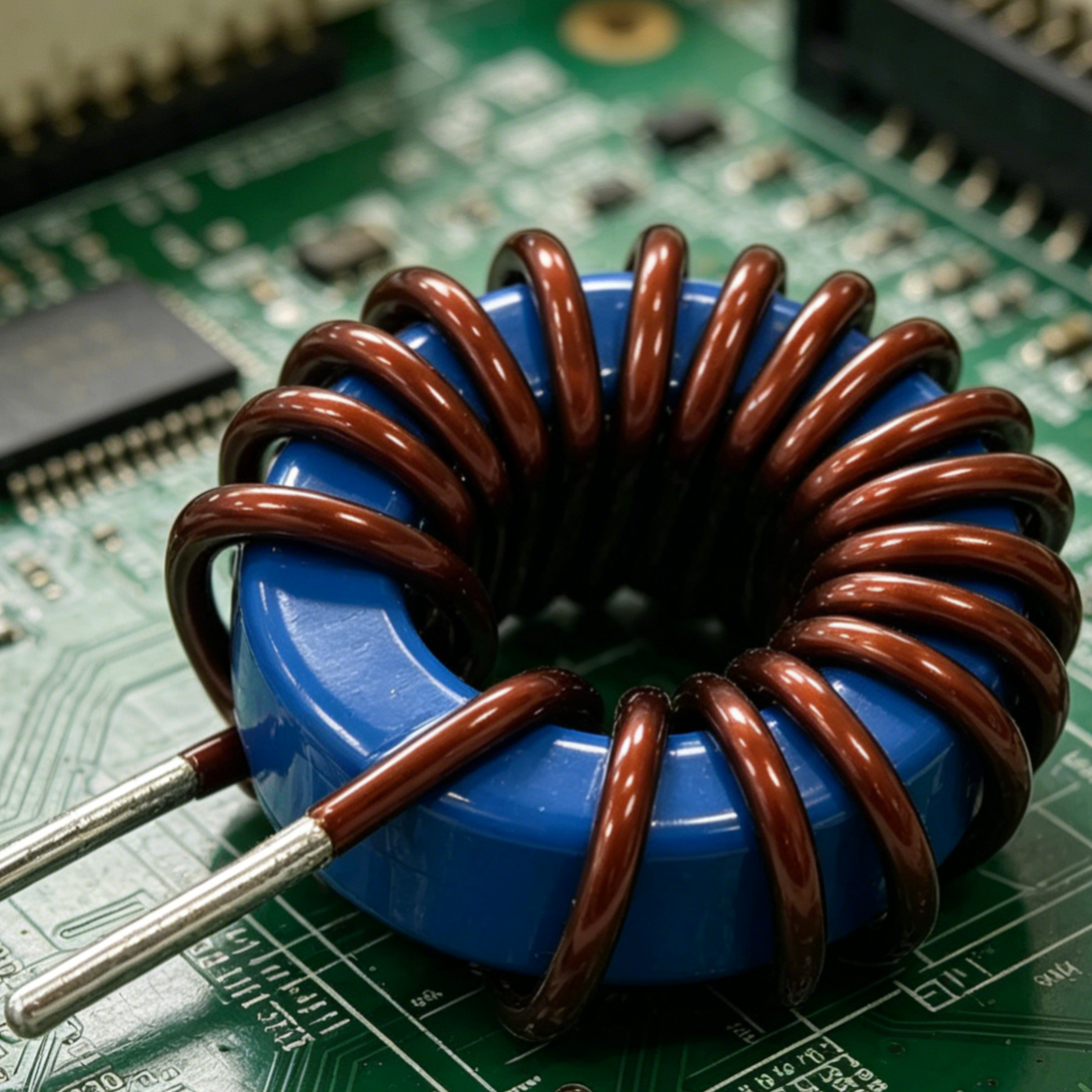

相同規格磁環、統一目標感量前提下，導線粗細會直接改變繞組匝數與磁芯工作狀態。細線導線占用窗口空間小，可完整排布設計所需匝數，繞組排布均勻，磁芯磁通密度維持在較低區間，磁芯損耗可控；粗導線外徑更大，窗口空間不足以容納原有匝數，只能減少繞組數量，匝數降低會抬高磁芯工作磁通，磁滯與渦流損耗同步上升，磁芯發熱明顯增加。 除磁芯損耗上漲外，粗線繞組還會帶來多重附加損耗：繞組排布緊湊無序，漏磁范圍擴大；高頻運行時趨膚效應、鄰近效應作用增強，交流損耗持續走高；導線堆疊緊密，繞組內部熱量傳導受阻，散熱效率下降。多項損耗疊加后，粗線電感整體損耗總量高于細線方案，最終體現為整機溫升更高。
谷景深耕磁粉配方研發與全流程電感制造工藝，搭建涵蓋鐵硅鋁、非晶納米晶、鐵鎳鉬等多種磁材的方案庫，搭配扁平立繞、利茲線、一體成型等不同繞組工藝，針對新能源、AI 算力、家電濾波等細分設備工況定制匹配方案。在項目前期試樣階段，FAE 團隊會結合客戶整機功率、開關頻率、PCB 空間、電磁標準綜合測算線徑、匝數、磁材搭配，避免單一參數調整引發整機性能失衡，減少多次改樣帶來的研發周期與物料成本損耗。
